Thiết bị kiểm soát thang máy cho tòa nhà cao tầng
Thiết bị kiểm soát thang máy yêu cầu người dùng xác thực trong cabin trước khi được phép sử dụng thang hoặc chọn tầng. Hệ thống không can thiệp vào cơ cấu vận hành hay mạch an toàn của thang; nó chỉ tác động lên tín hiệu nút gọi tầng thông qua các tiếp điểm rơ le. Vì vậy phần đấu nối vào tủ điều khiển luôn cần phối hợp với đơn vị bảo trì thang máy.
VietSkyTech cung cấp bộ điều khiển và bo mở rộng của ZKTeco, Hikvision, Dahua, Soyal, Hundure và Pegasus, giữ nguyên model và thông số theo tài liệu của hãng.
Hai hình thức triển khai
Không phân tầng: hệ thống chỉ xác thực quyền sử dụng thang. Sau khi quẹt thẻ hoặc đặt vân tay, người dùng bấm được mọi tầng. Ít dây, chi phí thấp, phù hợp tòa nhà do một đơn vị sử dụng.
Phân tầng: mỗi người chỉ bấm được các tầng thuộc quyền của mình. Mỗi tầng cần một đường rơ le riêng nên khối lượng đấu nối lớn hơn nhiều. Đây là cấu hình bắt buộc với tòa nhà cho thuê nhiều đơn vị, khách sạn và chung cư cao cấp. Xem nhóm kiểm soát phân tầng thang máy.
Bộ điều khiển trung tâm
Thông số quan trọng nhất là số tầng xử lý trực tiếp và số bo mở rộng tối đa mà thiết bị hỗ trợ.
ZKTeco EC10 — điều khiển trực tiếp 10 tầng, kết hợp tối đa ba bo EX16, hỗ trợ TCP/IP và RS485.

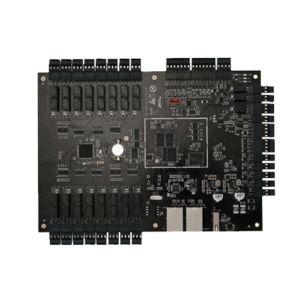

ZKTeco EC16 — 16 relay kép, mở rộng bằng DEX16, hỗ trợ TCP/IP, USB Host, Wiegand, RS485 và tích hợp nền tảng ZKBio CVSecurity.
Hikvision DS-K2210 — TCP/IP, RS-485 và Wiegand, 5 đầu ra rơ le, có sẵn ngõ vào nút báo động, báo cháy và bảo trì.
Dahua DHI-ASC2204C-H — 20 đầu vào và 12 rơ le đầu ra.
Hundure HDE-100WS — bộ tích hợp sẵn phần đọc thẻ, giảm thiết bị rời lắp trong cabin.
Bo mở rộng relay tầng
Cần thiết ngay khi số tầng vượt năng lực của bộ điều khiển — tình huống gặp ở đa số nhà cao tầng và cũng là hạng mục hay bị bỏ sót khi lập dự toán.
ZKTeco EX16 — thêm 16 relay điều khiển tầng, giao tiếp RS485 với EC10, đặt địa chỉ bằng DIP switch.

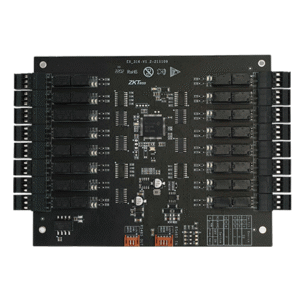

ZKTeco DEX16 — thêm 16 relay kép, kết nối RS485 với EC16, tối đa bảy bo trên một EC16.
Thông tin cần chuẩn bị trước khi báo cấu hình
Số tầng cần kiểm soát và số tầng để tự do.
Số cabin — mỗi cabin cần một bộ điều khiển riêng.
Chạy phân tầng hay không phân tầng.
Phương thức xác thực và chuẩn thẻ đang lưu hành trong tòa nhà.
Số lõi còn trống trong cáp mềm treo cabin.
Hãng và đời thang máy, cùng đầu mối kỹ thuật bên thang.
Nếu tòa nhà đã có hệ thống kiểm soát tại các cửa, nên chọn thiết bị quản lý chung trên một phần mềm — xem thêm nhóm thiết bị kiểm soát ra vào.
Tư vấn và triển khai
VietSkyTech tư vấn lựa chọn và triển khai hệ thống phù hợp với nhu cầu thực tế: tính số relay, chọn bo mở rộng, đối chiếu chuẩn thẻ và phối hợp với đơn vị thang máy khi đấu nối. Liên hệ 0865.574.611 hoặc vietskytech@gmail.com, kèm số tầng và số cabin của công trình.
